一、产品概述

     全衬四氟蝶阀是一种耐强腐蚀性介质的蝶阀，它适用于-30℃～150℃温度的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，它还适用于各种浓度的强碱有机溶剂，以及其它腐蚀性气体、液体介质管路上，用于截断和调节使用。本产品在常规条件下，可以替代不锈钢材质的阀门，具有更高的性价比。

二、产品特点

• 阀体采用分体式结构，阀座镶在有弹性条的阀体槽内，设计先进、工艺合理、装配方便
• 阀座采用整体四氟材料，阀板采用整体衬四氟，保证内部过流部分不与金属材料接触
• 轴板无销连接，阀轴不与腔内流体介质接触，从而保证阀门更耐腐蚀
• 蝶板圆周连接处的过渡曲线与阀座的合理过盈，保证阀门内外零泄漏
• 几乎适合各种化学腐蚀性工况的使用

三、采用标准

项目名称	采用标准
设计制造验收	GB/T 12238-2008
阀门结构长度	GB/T 12221-2005
阀门法兰连接	GB/T 9113-2010
阀门密封试验	GB/T 13927-2008

四、性能参数

产品名称	全衬四氟蝶阀
连接型式	对夹式
公称通径	DN40-DN300
公称压力	PN10/PN16
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍
外表喷涂	环氧树脂涂层
驱动型式	手柄、蜗轮、电动、气动
适用温度	-30～150℃
适用介质	纯水、海水、盐类、强酸、强碱、醇类、蒸汽、油品、食品等

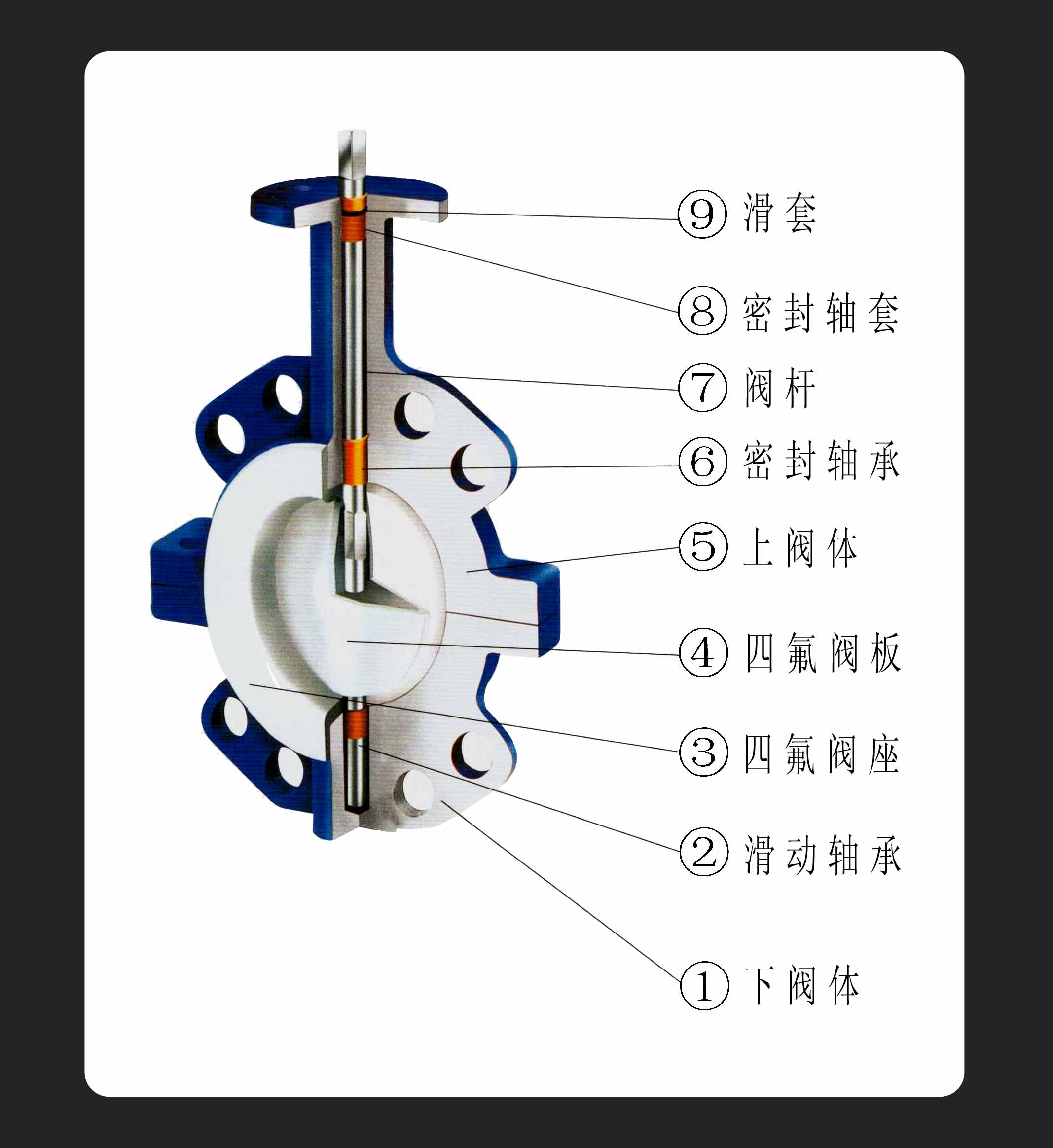

五、零部件可选材料

零件名称	可选材料
阀体	球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M）
阀板	铸钢衬四氟（F46）、不锈钢衬四氟（FP）、不锈钢（P、R）、双相钢（S）
阀座	PTFE
阀轴	不锈钢SS416、不锈钢SS304
驱动	铝合金手柄、玛钢手柄、蜗轮装置、电动装置、气动装置

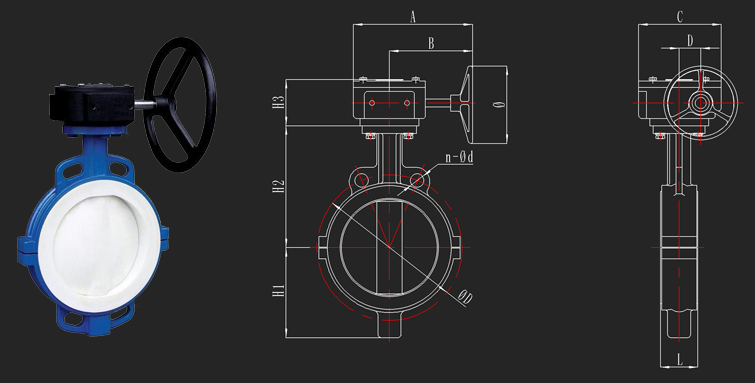

mm	in	H1	H2	H3	A	B	C	D	ΦD	n-Φd	L	Φ
40	1.5"	75	150	67	197	145	122	45	110	2-18	40	145
50	2"	77	167	67	197	145	122	45	125	2-18	43	145
65	2.5"	91	170	67	197	145	122	45	145	2-18	46	145
80	3"	95	170	67	197	145	122	45	160	2-18	46	145
100	4"	121	181	67	197	145	122	45	180	2-18	52	145
125	5"	125	205	67	197	145	122	45	210	2-18	56	145
150	6"	150	219	67	197	145	122	45	240	2-23	56	145
200	8"	182	268	78	246	175	167	64	295	2-23	60	280
250	10"	226	284	78	246	175	167	64	355	2-23	68	280
300	12"	260	337	80	297	220	186	78	400	2-27	78	280

七、安装注意事项

1、管道法兰必须与阀门压力标准相符，对夹蝶阀建议使用蝶阀专用法兰。
2、使用安装前应检查使用条件是否与本蝶阀性能相符。
3、安装前应清理阀门内腔和密封面，不许有污物附着，新管道在使用前应打开阀门用空气或水清扫管道后再使用。
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时不可再加密封垫。
5、蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；蝶阀不得安装在管道拐角处，不允许倒立安装。
6、安装时蝶阀处于关闭位置，确保蝶板不与管道法兰等磕碰。
7、确认法兰焊接无误，蝶阀装上后不允许再焊接法兰。
8、蝶阀如发现启闭失常，应查明原因、排除故障；不得利用敲、砸、撬和手柄接杆加长等方法强行启闭。
9、蝶阀在运输、储存过程中，蝶板不得与硬物磕碰，并应打开8-10°的位置，以确保在此期间密封面不受损伤。
